水環式真空泵的工作原理是什么?

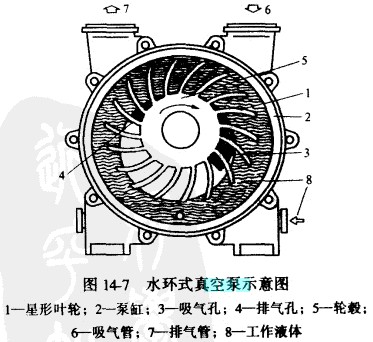

    水環式真空泵如圖14-7所示。圓柱形泵缸2內進入一定量的水，星形葉輪1偏心地裝在泵缸內，當葉輪旋轉時，水受離心力作用被甩向四周而形成一個相對于葉輪為偏心的封閉水環。被抽吸的氣體沿吸氣管6，由吸氣孔3進入水環與葉輪之間的空間，右邊月牙形部分，由于葉輪的旋轉這個空間容積由小逐漸增大，因而產生真空抽吸氣體。隨著葉輪的旋轉，氣體進入左邊月牙形部分。因葉輪是偏心旋轉的.此空間逐漸縮小.氣體逐漸受到壓縮升壓，氣與水便由排氣孔4沿排氣管7進人水箱中，自動分離后再由放氣管放出。廢棄的水和氣體一起被排到水箱里。
